Một nhà máy điện đảm bảo máy phát điện quay 3000 vòng/phút nhờ vào hệ thống điều khiển-vòng kín phức tạp. Hệ thống này là sự kết hợp hoàn hảo giữa các công thức vật lý và công nghệ tự động hóa.
Tần số lưới điện của Trung Quốc là 50Hz. Theo công thức f=p * n/60, khi cặp cực của máy phát điện có số p là 1 thì tốc độ quay n phải là 3000 vòng/phút để tạo ra nguồn điện xoay chiều 50Hz.
Đây là mối quan hệ vật chất khách quan.
Điều này xảy ra như thế nào?
Hệ thống chủ yếu được chia thành các lớp sau để đảm bảo điều này:
Cài đặt thiết kế
Đầu tiên, lõi của nhà máy điện-bản thân máy phát điện tua bin hơi nước-được thiết kế và sản xuất với cài đặt xác định trước. Hầu hết các máy phát điện tua bin hơi nước lớn được sử dụng trong lưới điện 50Hz đều sử dụng cấu trúc rôto cực nổi-với một cặp cực từ (tức là p=1) và tốc độ định mức của nó đương nhiên là 3000 vòng/phút. Điều này về cơ bản đảm bảo rằng miễn là nó quay ổn định thì tần số sẽ ổn định.
Kiểm soát chính xác các thiết bị truyền động
Với phần cứng có khả năng quay với tốc độ 3000 vòng/phút, bước tiếp theo là đảm bảo nó quay chính xác với tốc độ 3000 vòng/phút. Nhiệm vụ này được thực hiện nhờ hệ thống điều khiển tốc độ của động cơ chính.
Core Logic: Hệ thống kiểm soát tốc độ giám sát tốc độ máy phát thực tế theo thời gian thực và so sánh nó với giá trị cài đặt là 3000 vòng/phút.
Điều chỉnh động: Khi tải tăng và tốc độ có xu hướng giảm, hệ thống sẽ ra lệnh cho tuabin mở thêm van để tăng lượng hơi nạp vào và “đẩy” tốc độ về 3000 vòng/phút; ngược lại, khi tải giảm và tốc độ có thể tăng cao, nó sẽ đóng các van để giảm lượng hơi nạp vào. Bạn có thể coi nó như một hệ thống kiểm soát hành trình ô tô cực kỳ chính xác.
Bảo vệ DEH não hiện đại
Các tổ máy phát điện lớn hiện đại hiện sử dụng hệ thống điều khiển điện-thủy lực (DEH) kỹ thuật số thông minh và tiên tiến hơn. Thông qua máy tính và cơ cấu truyền động điện{2}}thủy lực, nó tự động hoàn thành tất cả các điều chỉnh trên với độ chính xác và tốc độ phản hồi cực cao, đồng thời có thể ra lệnh cho thiết bị phản ứng nhanh khi có biến động trong lưới điện, đảm bảo sự ổn định của toàn bộ hệ thống điện.
Bảo vệ quá tốc độ
Điều gì sẽ xảy ra nếu hệ thống kiểm soát tốc độ bị lỗi và tốc độ trở nên không thể kiểm soát được? Đừng lo lắng, có một "quy tắc vàng"-cuối cùng dành cho thiết bị bảo vệ vượt tốc độ. Nó luôn ở chế độ chờ. Khi phát hiện tốc độ quay vượt quá ngưỡng an toàn (ví dụ: vượt quá 3360 vòng/phút), nó sẽ ngay lập tức hành động, buộc đóng các van đầu vào của tuabin để tắt thiết bị một cách an toàn và ngăn ngừa thiệt hại nghiêm trọng.
Do đó, thông qua hệ thống hoàn chỉnh này-từ thiết kế đến thực thi, đến điều khiển thông minh và bảo vệ khẩn cấp-, nhà máy điện đảm bảo rằng máy phát điện có thể quay chính xác với tốc độ 3000 vòng/phút mọi lúc, liên tục cung cấp cho chúng ta tần số năng lượng điện ổn định.
Bán công tắc điện áp cao

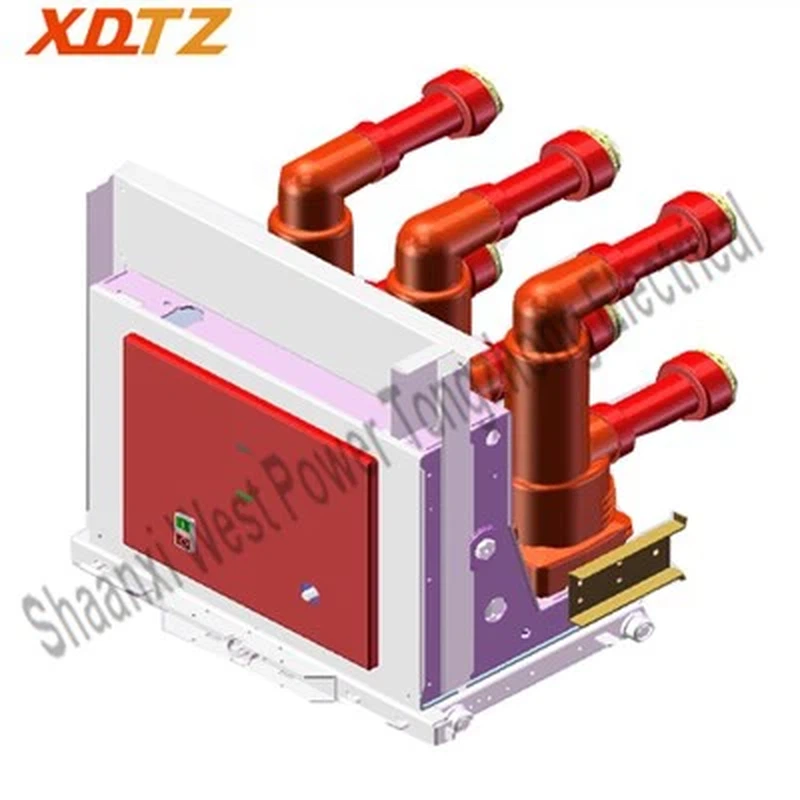

VTZ-12Bộ ngắt mạch chân không điện áp cao-được điều khiển pha trong nhà-là thiết bị chuyển mạch trong nhà dành cho điện áp định mức 12kV, AC 50/60Hz.
