Cốt lõi của việc kiểm tra rò rỉ không khí (suy giảm chân không) trong cầu dao chân không là quy trình bốn{0}}bước: "Kiểm tra trực quan ban đầu → Kiểm tra điện áp chịu đựng bằng điện → Kiểm tra dụng cụ đo độ chân không → Xác minh phụ trợ." Ưu tiên kiểm tra trực quan an toàn, nhanh chóng và kiểm tra điện áp chịu tần số nguồn, sau đó sử dụng các thiết bị chuyên dụng để xác nhận định lượng.
Đánh giá ban đầu trong quá trình vận hành (Không mất điện/Quan sát đơn giản)
1. Nghe âm thanh
Bình thường: Chỉ có tiếng kêu lanh canh của kim loại khi đóng mở.
Rò rỉ không khí: Âm thanh luồng khí rít lên, âm thanh xả bị bóp nghẹt, âm thanh huýt sáo tần số cao, đặc biệt đáng chú ý khi mở.
2. Quan sát hồ quang và hình thức bên ngoài (Bình chữa hồ quang có vỏ thủy tinh{1}})
Khi đứt, hồ quang có màu trắng, thon dài và chói (bình thường có màu xanh nhạt/tím, ngắn và đậm đặc).
Vách kính bên trong xuất hiện màu trắng, mờ, ngưng tụ, lớp mạ kim loại bị đổi màu/bong tróc và getter (mặt gương) xuất hiện màu trắng/biến mất (bình thường là mặt gương sáng).
3. Đo nhiệt độ hồng ngoại (Phụ trợ): Quá nhiệt cục bộ ở giữa buồng dập tắt hồ quang- (tăng nhiệt độ > 40K) có thể do phóng điện bên trong.
Các biện pháp an toàn khi cúp điện (Bắt buộc trước khi thực hiện tất cả các cuộc kiểm tra ngoại tuyến)
Ngắt kết nối các công tắc cách ly ngược dòng và hạ lưu của bộ ngắt mạch và xác minh rằng không có điện áp trên cả ba pha.
Đóng công tắc nối đất, đảm bảo nối đất đáng tin cậy và giải phóng lò xo tích trữ năng lượng.
Treo biển "Không đóng" và đảm bảo bảo vệ cách nhiệt thích hợp (găng tay và giày cách điện).
Phương pháp kiểm tra ngoại tuyến (Xếp hạng theo mức độ ưu tiên)
1. Kiểm tra niêm phong trực quan (Cơ bản nhất):
Vỏ gốm/thủy tinh của hồ quang-Buồng chữa cháy: Không có vết nứt, hư hỏng hoặc vết phóng điện.
Bịt kín các mối hàn, ống thổi và mặt bích: Không có vết dầu, bụi tích tụ, vết nứt hoặc biến dạng (rò rỉ không khí sẽ thu hút bụi).
Thanh tiếp điểm di chuyển: Sẽ tự động đàn hồi trở lại sau khi được kéo bằng tay (nếu áp suất khí quyển bên ngoài bình thường, sẽ xảy ra hiện tượng đàn hồi yếu/không có lực đàn hồi nếu chân không bị hỏng).
2. Kiểm tra điện áp chịu được tần số nguồn (Được sử dụng phổ biến nhất, được sử dụng để xác định rò rỉ khí nghiêm trọng)
Đấu dây: Khi cầu dao mở, đặt một điện áp tần số công suất cao (ví dụ: 42kV/1 phút đối với cầu dao 10kV) giữa các tiếp điểm.
Tiêu chuẩn:
Đạt: Không hỏng hóc, không phóng điện, dòng điện ổn định.
Rò rỉ: Sự cố tức thời, phóng điện liên tục và dòng điện tăng vọt cho thấy mức chân không dưới 10⁻³Pa, cần phải thay thế.
Thận trọng: Sau khi kiểm tra, giảm từ từ điện áp về 0 để đảm bảo phóng điện hoàn toàn và tránh điện áp dư gây thương tích.

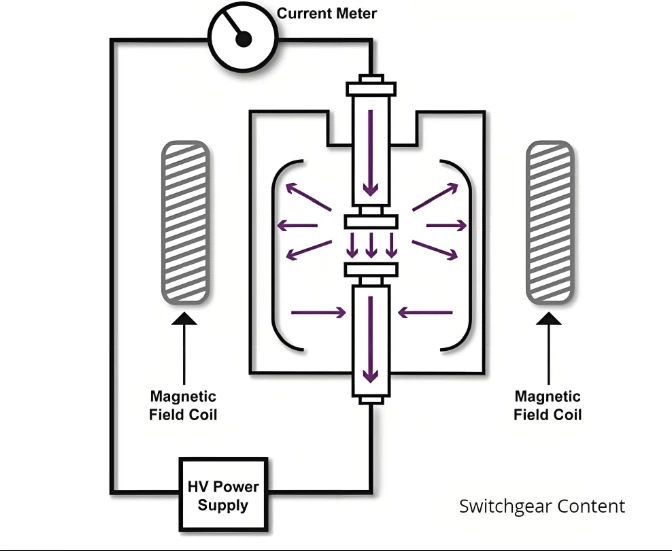

3. Máy kiểm tra độ chân không (Phương pháp phóng điện có kiểm soát từ tính, Phát hiện định lượng)
Nguyên lý: Từ trường + điện trường kích thích khí dư bị ion hóa; mức chân không được tính bằng cách đo dòng ion.
Tiêu chuẩn: Bình thường Lớn hơn hoặc bằng 1×10⁻⁴Pa; ×10⁻³Pa cần thay thế.
Ưu điểm: Không làm hỏng buồng dập tắt hồ quang-, đo lường định lượng chính xác, có thể kiểm tra cả trực tiếp và ngoại tuyến, khiến nó trở thành lựa chọn ưu tiên để kiểm tra chính xác-tại chỗ.
4. Phương pháp kiểm tra tia lửa (Đối với vỏ thủy tinh, Phân tích định tính đơn giản)
Di chuyển thiết bị kiểm tra tia lửa tần số cao- dọc theo bề mặt kính:
Bình thường: Không có tia lửa/chấm xanh mờ.
Rò rỉ: Tia lửa sáng, di chuyển dọc theo thành trong; chân không càng thấp thì tia lửa càng mạnh.
5. Điện trở tiếp xúc/Điện trở cách điện (Tài liệu tham khảo bổ sung)
Điện trở tiếp xúc: Tăng bất thường (so sánh với giá trị lịch sử), có thể do chân không bị suy giảm hoặc quá trình oxy hóa tiếp xúc.
Điện trở cách điện: Mạch chính nối đất dưới 1000MΩ (megohmmeter 2500V); cần xác nhận thêm bằng thử nghiệm điện áp chịu được.
Những quan niệm sai lầm và biện pháp phòng ngừa phổ biến
Chỉ dựa vào vẻ bề ngoài: Không thể đánh giá buồng dập tắt hồ quang bằng vỏ gốm-chỉ dựa vào vẻ bề ngoài; chịu được điện áp hoặc thử nghiệm dụng cụ là cần thiết.
Rủi ro khi kiểm tra điện áp chịu được: Chân không bị suy giảm nghiêm trọng có thể gây hỏng và hư hỏng các điểm tiếp xúc; nên thực hiện kiểm tra thiết bị trước, sau đó kiểm tra điện áp chịu đựng.
Thủ tục xét xử và xử lý
Tiếng ồn/hồ quang bất thường trong quá trình vận hành → Tắt nguồn và kiểm tra trực quan → Kiểm tra điện áp chịu tần số nguồn → Xác nhận máy kiểm tra độ chân không.
Độ chân không ** Lớn hơn hoặc bằng 1×10⁻⁴Pa**: Kiểm tra lại thông thường, định kỳ.
1×10⁻⁴Pa ~ 1×10⁻³Pa: Cảnh báo, rút ngắn chu kỳ thử nghiệm.
＜1×10⁻³Pa: Lỗi rò rỉ, hãy thay thế buồng chữa cháy hồ quang- ngay lập tức.
