✅ Cấu trúc động lực học của máy cắt chân không trung thế
Cấu trúc động đề cập đến cách từng bộ phận của VCB di chuyển và tương tác từ thời điểm nhận lệnh cho đến khi hoạt động hoàn tất - tương tự như phân tích chuyển động cơ của vận động viên trong khi chạy nước rút.
Một thiết bị truyền động từ trường vĩnh cửu (PMA) VCB điển hình bao gồm hai hệ thống động lực chính:
🧲 1. Hệ thống truyền động & điều khiển điện (Command & Energy)
Đây chính là “bộ óc và trái tim” của kẻ phá đám. Nó nhận lệnh và cung cấp năng lượng.
| Thành phần | Chức năng |
|---|---|
| Thiết bị truyền động từ vĩnh cửu (PMA) | Sử dụng nam châm vĩnh cửu để giữ vị trí đóng/mở mà không cần chốt cơ khí. Đơn giản, đáng tin cậy và nhanh chóng. |
| Bộ điều khiển thông minh | Phân tích các lệnh và điều khiển thời gian xả tụ điện đến cuộn dây đóng hoặc ngắt. Cho phép hoạt động thông minh. |
| Tụ lưu trữ năng lượng | Lưu trữ năng lượng điện và giải phóng nó trong một phần nghìn giây để tạo ra lực điện từ mạnh mẽ cần thiết cho hoạt động. |
⚙️ 2. Hệ thống truyền động & thi công cơ khí (Hành động & dập tắt hồ quang)
Đây là “cơ và bộ xương” thực hiện chuyển động cơ học và dập tắt vòng cung.
| Thành phần | Chức năng |
|---|---|
| Cơ chế truyền tải | Các liên kết, tay quay và đòn bẩy truyền và khuếch đại chuyển động từ bộ truyền động đến bộ ngắt chân không. |
| Máy ngắt chân không | Cốt lõi của máy cắt. Độ chân không cao bên trong là môi trường để dập tắt hồ quang và ngắt dòng điện. |
| Hệ thống liên lạc | Tiếp điểm động + tiếp điểm cố định. Đóng để mang dòng điện; mở ra để tạo và sau đó dập tắt vòng cung. |
| Liên hệ mùa xuân | Cung cấp áp suất tiếp xúc cuối cùng khi đóng lại, đảm bảo độ dẫn điện đáng tin cậy. Đồng thời dự trữ năng lượng cho cú đánh mở đầu. |
⚡ Ví dụ về quy trình động: Thao tác đóng
Lệnh & Sạc
Bộ điều khiển nhận được lệnh đóng. Tụ lưu trữ đã được sạc.
Cuộn dây được cấp năng lượng và từ trường được xây dựng
Bộ điều khiển phóng dòng điện vào cuộn dây đóng, tạo ra trường điện từ mạnh.
Vượt qua lực lượng nắm giữ
Lực từ thắng lực giữ của nam châm vĩnh cửu ở vị trí mở và lõi chuyển động bắt đầu chuyển động.
Truyền tải & Đóng liên lạc
Chuyển động được khuếch đại thông qua cơ cấu truyền động, đẩy tiếp điểm chuyển động về phía tiếp điểm cố định với tốc độ cao.
Liên hệ nảy & chốt
Sau khi va chạm, các điểm tiếp xúc có thể nảy nhẹ. Lò xo tiếp xúc cung cấp áp lực tiếp xúc cuối cùng. Lõi chuyển động đạt đến vị trí đóng và nam châm vĩnh cửu giữ nó ở đó - mà không cần nguồn điện.
Cuộn dây-bị ngắt điện
Bộ điều khiển cắt dòng điện cuộn dây khi cảm nhận được vị trí đóng. Hoạt động đã hoàn tất.
Mô tả sản phẩm

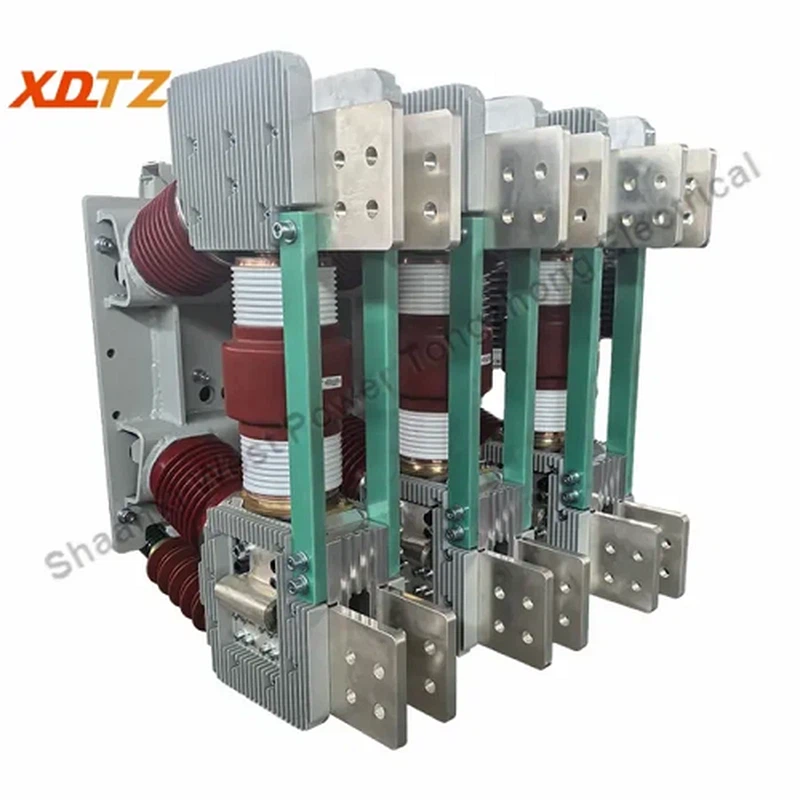

Bộ ngắt mạch máy phát điện cao áp trong nhà VTZ-15/T5000{4}}63 là bộ ngắt mạch chân không được thiết kế cho các ổ cắm máy phát điện trong hệ thống AC 50 Hz ba pha trở xuống có điện áp 15 kV trở xuống.
Nó chủ yếu được sử dụng trong các mạch phụ trợ nhà máy của-các tổ máy phát điện thủy điện cỡ nhỏ đến vừa, máy phát nhiệt điện, hệ thống sản xuất năng lượng mới và các cơ sở công nghiệp-chẳng hạn như các cơ sở trong lĩnh vực hóa chất và chế biến-hoạt động với khả năng phát điện riêng.
