Tỷ lệ máy biến dòng tiêu chuẩn là gì?

Hệ số chuyển hóa củamáy biến dòng điệnlà tỷ số giữa dòng điện sơ cấp và dòng thứ cấp, chẳng hạn như 500/5, 250/5, 100/5, 75/5, 50/5, 25/5, v.v. Ví dụ: 500/5 có nghĩa là khi dòng điện sơ cấp đạt 500A thì dòng điện cảm ứng ở phía thứ cấp là 5A. Tỉ số của hai số này là tỉ số biến đổi.

Phía thứ cấp của máy biến dòng luôn là 5A. Hệ số chuyển hóa củamáy biến dòng điệnlà dòng điện sơ cấp chia cho dòng điện thứ cấp. Nhờ có máy biến dòng, giờ đây chúng ta có thể chế tạo ampe kế có dòng điện định mức 5A. Rơle hiện tại cũng có thể được thực hiện với mức định mức 5A.

Để xác định tỷ số biến đổi của máy biến dòng, trước tiên bạn cần hiểu nguyên lý hoạt động và các kịch bản ứng dụng của nó.

Máy biến dòng chủ yếu được sử dụng để đo dòng điện lớn. Họ thực hiện điều này bằng cách chuyển đổi dòng điện cao ở phía sơ cấp thành dòng điện nhỏ hơn ở phía thứ cấp, cho phép đo bằng ampe kế-tiêu chuẩn. Cuộn dây sơ cấp của máy biến dòng thường được nối nối tiếp với mạch chính, trong khi cuộn dây thứ cấp được nối với thiết bị đo hoặc thiết bị bảo vệ.

Tỷ số biến đổi là tỷ số giữa dòng điện sơ cấp và dòng thứ cấp, thường được biểu thị bằng I1/I2 hoặc N2/N1 (N1 là số vòng dây cuộn sơ cấp, N2 là số vòng dây cuộn thứ cấp), trong đó I1 là dòng điện sơ cấp và I2 là dòng điện thứ cấp. Để tiêu chuẩn hóa, dòng điện thứ cấp thường được cố định ở mức 5A hoặc 1A. Khi chọn tỷ lệ chuyển đổi thích hợp, hãy xem xét các yếu tố sau:

• Dòng điện hoạt động tối đa của tải: Đảm bảo dòng điện sơ cấp không vượt quá định mức tối đa của máy biến áp.
• Yêu cầu về độ chính xác của phép đo: Tỷ lệ chuyển đổi dòng điện khác nhau có thể ảnh hưởng đến độ chính xác của phép đo.
• Hiệu quả về chi phí-: Chọn giải pháp-hiệu quả về chi phí nhất.

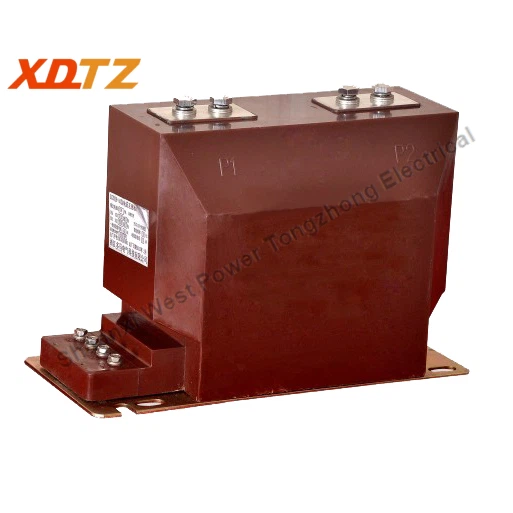

A máy biến dòng điện(CT) là thiết bị sử dụng nguyên lý cảm ứng điện từ để chuyển đổi dòng điện sơ cấp lớn thành dòng điện thứ cấp nhỏ hơn để đo. CT bao gồm một lõi sắt kín và các cuộn dây. Cuộn dây sơ cấp của nó có số vòng dây nhỏ và được mắc nối tiếp với dòng điện đang đo.

Tỷ lệ chuyển đổi được thiết kế cho các điều kiện tải khác nhau. Dòng điện sơ cấp cao dẫn đến tỷ lệ biến đổi lớn hơn, trong khi dòng điện sơ cấp thấp dẫn đến tỷ lệ biến đổi nhỏ hơn. Tuy nhiên, nó phải phù hợp. Ví dụ: nếu dòng điện sơ cấp tối đa vượt quá 300A trong thời gian dài, máy biến dòng 250/5 sẽ bị cháy do quá tải. Tuy nhiên, nếu dòng điện sơ cấp thấp hơn thì việc sử dụng máy biến dòng lớn hơn sẽ cho kết quả đo không chính xác.

Để đo điện áp cao-10kV, tỷ số biến điện áp là 10kV/0,1kV. cácmáy biến dòng điệntỷ lệ được xác định dựa trên tải hạ lưu. Ví dụ, nếu máy biến áp hạ nguồn là máy biến áp 500kVA thì tỷ lệ 50/5 sẽ phù hợp; nếu là máy biến áp 630kVA thì tỷ lệ 75/5 là phù hợp.





Nói tóm lại, dòng điện định mức được tính dựa trên tải hạ lưu. Việc chọn tỷ lệ quá cao hoặc quá thấp sẽ dẫn đến kết quả đo không chính xác.Máy biến dòng điệnchuyển đổi dòng điện lớn thành dòng điện nhỏ hơn, đảm bảo thông số kỹ thuật thống nhất cho các thành phần thứ cấp như đo sáng, bảo vệ, tín hiệu và điều khiển.
