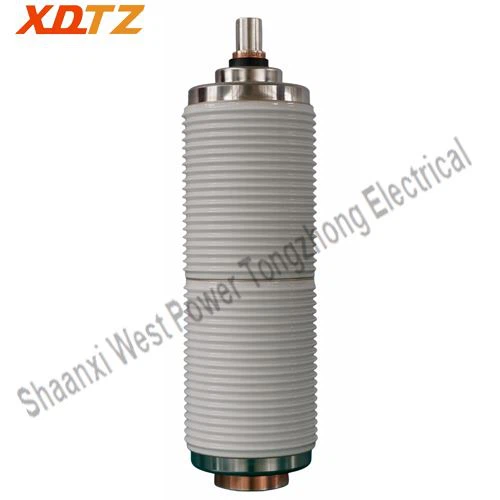

Bộ ngắt chân không 12kV dành cho máy cắt chân không là thành phần quan trọng của các công tắc nguồn cao áp trong hệ thống 12kV. Chức năng chính của nó là tận dụng đặc tính cách điện tuyệt vời của chân không trong ống để nhanh chóng dập tắt hồ quang và triệt tiêu dòng điện khi mạch điện áp trung bình đến cao áp bị gián đoạn. Quá trình này giúp ngăn ngừa tai nạn và sự cố bất ngờ. Bộ ngắt chân không chủ yếu được sử dụng trong các hệ thống điều khiển truyền tải và phân phối điện.

Thông số sản phẩm

Bảng thông số kỹ thuật

KHÔNG.

Tên

Đơn vị

dữ liệu

Thông số điện áp

1	Tần số định mức (fr)	Hz	50/60
2	Điện áp định mức (Ur)	kV	12
3	Định mức Thời gian ngắn (1 phút) Tần số nguồn Điện áp chịu được (Ud)	kV	48
4	Điện áp chịu xung sét định mức (Đỉnh) (Lên)	kV	75

Thông số hiện tại

1	Dòng điện định mức (Ir)	A	630/1250/1600/2000/2500/3150/4000
2	Dòng điện cắt ngắn mạch định mức (Isc)	kA	25/31.5/40/50
3	Chu kỳ vận hành ở dòng điện cắt ngắn mạch định mức	Chu kỳ	30
4	Dòng điện chịu được thời gian ngắn định mức (Ik)	kA	25/31.5/40/50
5	Thời lượng định mức của ngắn mạch (tk)	s	4
6	Xếp hạng chịu được dòng điện (Đỉnh) (Ip)	kA	63/80/100/125
7	Dòng điện tạo ngắn mạch định mức (IMC)	kA	63/80/100/125
8	Thành phần dòng điện ngắt mạch ngắn mạch định mức	%	40
9	Trình tự vận hành tiêu chuẩn	mm	O-0.3s-CO-180s-CO O-180s-CO-180s-CO ( Lớn hơn hoặc bằng 40kA)

Thông số cơ học

1	Khối lượng bộ phận chuyển động	kg	0.5~5
2	Lực liên lạc tự đóng	N	70±25~240±80
3	Áp suất tiếp xúc định mức	N	2000±200~6000±500

Yêu cầu về đặc tính cơ học của công tắc

1	Giải phóng mặt bằng giữa liên hệ đã di chuyển và cố định	mm	11±1
2	Tốc độ mở trung bình (từ 75% khoảng cách tiếp xúc đến vị trí đóng tiếp điểm)	m/s	1.1±0.2
3	Tốc độ đóng trung bình (từ 30% khoảng cách tiếp xúc đến vị trí đóng tiếp điểm)	m/s	0.6±0.2
4	Liên hệ đóng thời gian thoát	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2
5	Không đồng thời đóng và mở liên hệ	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2
6	Biên độ bật lại khi mở liên hệ	mm	Nhỏ hơn hoặc bằng 2

Tuổi thọ

1	Thời gian lưu trữ	Năm	20
2	Độ bền cơ học	lần	10000
3	Độ dày mòn cho phép của tiếp điểm	mm	3

Ưu điểm sản phẩm

Khả năng dập tắt hồ quang mạnh

Trong môi trường chân không, hồ quang dễ dàng bị dập tắt, cho phép ngắt mạch nhanh chóng và hiệu quả với khả năng cắt cao.

Mức độ cách nhiệt cao

Chân không mang lại đặc tính cách điện tuyệt vời, có khả năng chịu được điện áp cao, đảm bảo mạch điện hoạt động an toàn.

Cuộc sống lâu dài

Cấu trúc bên trong đơn giản, không có vấn đề oxy hóa có thể ảnh hưởng đến các tiếp điểm, mang lại tuổi thọ cơ và điện lâu dài.

Nhỏ gọn và nhẹ

Hỗ trợ thiết kế các thiết bị nhỏ hơn, gọn hơn.

Bảo trì dễ dàng

Về cơ bản không cần bảo trì đặc biệt và độ tin cậy vận hành cao.

Không có nguy cơ cháy nổ, không ô nhiễm

Trong quá trình vận hành, không có nguy cơ cháy nổ và không thải ra khí hoặc chất độc hại nên thân thiện với môi trường.

Tiếng ồn thấp

Tạo ra tiếng ồn tối thiểu trong quá trình hoạt động.

‌Ứng dụng sản phẩm

Bộ ngắt chân không 12kV dành cho máy cắt chân không được sử dụng rộng rãi trong hệ thống phân phối 12kV trên nhiều ngành công nghiệp khác nhau như luyện kim, khai thác mỏ, dầu khí, kỹ thuật hóa học, đường sắt, phát thanh truyền hình, thông tin liên lạc và sưởi ấm tần số cao công nghiệp.
