Mô tả sản phẩm

Công tắc phụ dòng FK10 là thành phần điều khiển chính được thiết kế dành riêng cho hệ thống điện trung thế{1}} và cao áp{2}} cũng như các kịch bản tự động hóa công nghiệp. Chúng chủ yếu được sử dụng để điều khiển tín hiệu đóng và mở, bảo vệ khóa liên động và chức năng chuyển mạch của cầu dao-điện áp cao, công tắc tơ chân không và cầu dao ngắt kết nối. Là "trung tâm tín hiệu" để vận hành an toàn hệ thống điện, loạt sản phẩm này đảm bảo độ chính xác của trình tự vận hành của thiết bị chính thông qua phản hồi trạng thái chính xác và điều khiển vòng lặp đáng tin cậy, ngăn ngừa hiệu quả các tai nạn điện và cung cấp khả năng bảo vệ ổn định cho các khu vực quan trọng như phân phối điện công nghiệp và truyền tải điện.

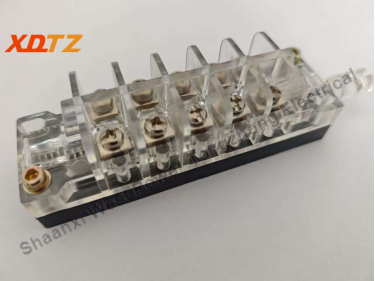

product-375-281

Thông số kỹ thuật sản phẩm

KHÔNG.	Tên mặt hàng	Đặc điểm kỹ thuật
1	Điện áp định mức	AC 660V,DC 110V/220V
2	Đánh giá hiện tại	10A/15A (dòng sưởi thông thường), dòng điện hoạt động 0,4A
3	Tải điện	Có nhiều cấu hình, bao gồm AC 220V 10A, AC 380V 6A và AC 660V 2A.
4	Thông số hành động	Lực vận hành Nhỏ hơn hoặc bằng 16N, lực đặt lại > 0,8N, hành trình vận hành 4mm, hành trình phụ > 3 mm
5	Điều kiện môi trường	Độ ẩm tương đối Nhỏ hơn hoặc bằng 95% (trung bình hàng ngày), gia tốc Nhỏ hơn hoặc bằng 15m/s², không có khí ăn mòn
6	Phương thức kết nối	Kết nối kẹp lò xo, kết nối kẹp lồng, hỗ trợ lắp đặt phía trước
7	Mức độ bảo vệ	IP20

Ưu điểm sản phẩm

Công tắc phụ dòng F10có nhiều ưu điểm.

Hệ thống liên lạc cực kỳ đáng tin cậy:

Sử dụng các điểm tiếp xúc chống oxy hóa bằng hợp kim bạc, có khả năng dẫn điện và chống ăn mòn tuyệt vời với khả năng chống tiếp xúc<50mΩ, ensuring stable current transmission; the innovative self-operating planar sliding contact structure and fixed-gap design ensure consistent pressure (≥0.55N) for each pair of contacts, completely eliminating contact problems.

Khả năng thích ứng môi trường vượt trội:

Thiết kế kín cách ly hoàn toàn các điểm tiếp xúc với môi trường bên ngoài, cho phép hoạt động ổn định trong môi trường bụi bặm và{0}}độ ẩm cao; phạm vi nhiệt độ áp dụng bao gồm -40 độ đến +40 độ, độ cao Nhỏ hơn hoặc bằng 2000m, đáp ứng nhu cầu của các kịch bản công nghiệp khắc nghiệt.

Thiết kế mô-đun linh hoạt:

Sử dụng cấu trúc xếp chồng lên nhau, hỗ trợ điều chỉnh số lượng tiếp điểm khi cần (cấu hình có thể lựa chọn từ 3NO2NC đến 6NO6NC, v.v.); chức năng trì hoãn tiếp xúc nhóm đơn{5}}có thể tùy chỉnh (khoảng cách độ trễ Lớn hơn hoặc bằng 0,3mm); vỏ mô-đun hỗ trợ thay đổi kích thước nhanh chóng để thích ứng với các yêu cầu về không gian lắp đặt khác nhau.

Tuổi thọ dịch vụ kéo dài:

Tuổi thọ cơ học vượt quá 3×10⁵ chu kỳ và tuổi thọ điện vượt quá 30.000 chu kỳ. Nó đã vượt qua quá trình kiểm tra áp suất và xác minh tuổi thọ hoàn toàn tự động, đáp ứng nhu cầu của các kịch bản vận hành tần số cao. Bộ truyền động điện từ thích ứng đảm bảo đồng bộ hóa chính xác với công tắc chính, mang lại phản hồi nhanh chóng và đáng tin cậy.

Chứng nhận an toàn toàn diện:

Tuân thủ nghiêm ngặt các tiêu chuẩn trong nước và quốc tế như GB/T 14048.1-2023 và IEC 60947-5-1, đồng thời được chứng nhận bởi hệ thống chất lượng ISO 9001-2000. Nó có tính năng bảo vệ quá tải và ngắn mạch, với điện áp cách điện định mức 690V, đảm bảo vận hành an toàn.

‌Ứng dụng sản phẩm

Công tắc phụ dòng F10 có nhiều ưu điểm.

Thiết bị đóng cắt trung thế và cao thế: Là phụ kiện hỗ trợ cho thiết bị đóng cắt trung thế KYN28A-12, bộ ngắt mạch chân không (VCB) và bộ ngắt kết nối, nó cho phép khóa liên động các thao tác đóng mở và phản hồi tín hiệu;

Mạch điều khiển công nghiệp: Được sử dụng để chuyển mạch điều khiển công tắc chân không AC/DC và công tắc điện từ, thích hợp cho máy công cụ, máy bơm nước, quạt và các thiết bị điện khác;

Hệ thống phân phối điện: Dùng làm công tắc chuyển mạch hoặc công tắc tổ hợp trong các thiết bị đóng cắt điện áp cao và hạ thế, chịu trách nhiệm điều khiển mạch tín hiệu và giám sát trạng thái;

Tình huống môi trường đặc biệt: Đạt được hoạt động ổn định trong môi trường công nghiệp bụi bặm như hầm mỏ, nhà máy xi măng và nhà máy luyện kim nhờ thiết kế tiếp xúc kín.

Tổng quan về cơ cấu sản phẩm

Máy cắt chân không đáng tin cậy, được tùy chỉnh cho khách hàng toàn cầu

Là nhà sản xuất máy cắt chân không chuyên dụng và phụ kiện tương đối tại Trung Quốc, chúng tôi có nhiều thiết kế của ABB và Siemens với dòng VCB, giá của chúng tôi rất cạnh tranh vì chúng tôi là nhà sản xuất, chúng tôi là nguồn cung cấp.
Chúng tôi có hơn 20 năm kinh nghiệm trong ngành này, các sản phẩm chính như sau:
Máy cắt chân không 12KV/24KV/40,5KV
Hệ thống và linh kiện của VCB&Panel
